Wzorcowanie płyt pomiarowych – płaskość, model 3D, usługa u klienta
W wielu przedsiębiorstwach płyta pomiarowa jest podstawowym wzorcem płaskości i płaszczyzną odniesienia podczas pomiarów długości i kąta. Płyty są kluczowym elementem układu pomiarowego jako baza w pomiarach odchyłek płaskości, prostoliniowości czy prostopadłości, dlatego niezbędne jest ich dokładne sprawdzanie z odpowiednio niską niepewnością.
Metoda wzorcowania płyt pomiarowych

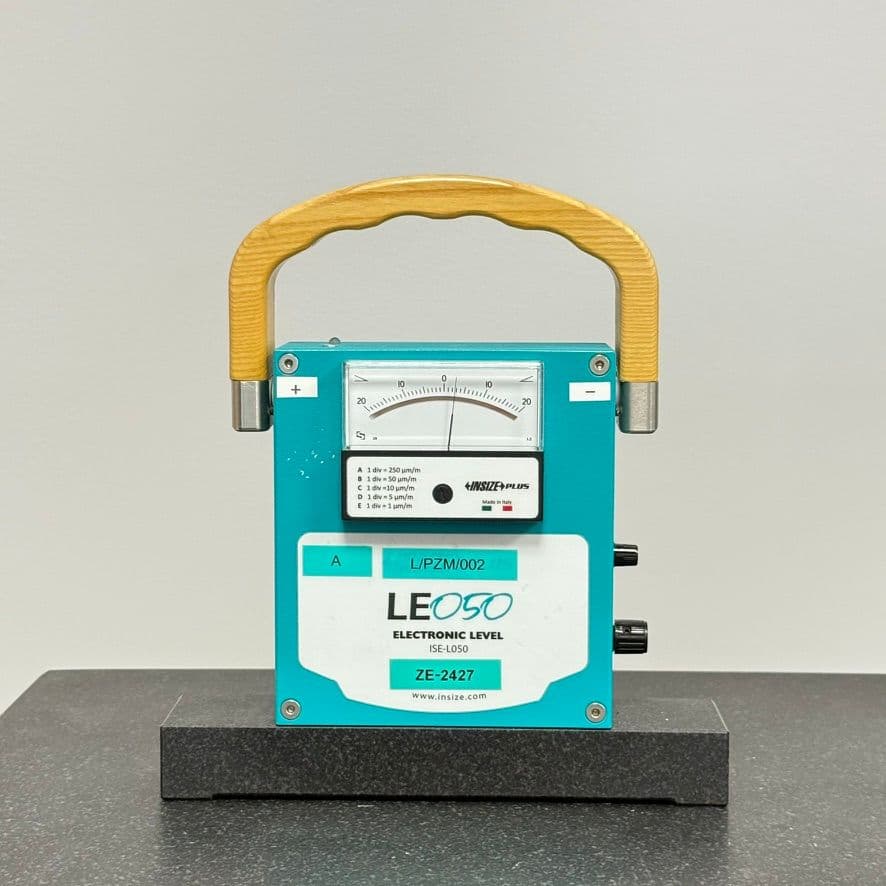

- Stosujemy bardzo dokładną poziomnicę elektroniczną o zdolności odczytowej 1 μm/m i błędzie wskazania poniżej 3 μm/m.
- Oprogramowanie generuje model 3D powierzchni wzorcowanej płyty na podstawie zgromadzonych danych pomiarowych.
- Raport umożliwia precyzyjną analizę zużycia powierzchni i zaplanowanie działań konserwacyjnych, co przedłuża żywotność wzorca.
- Gwarantujemy odpowiednie zaufanie do wyników pomiarów otrzymywanych z wykorzystaniem sprawdzonych przez nas płyt.
Gdzie wykonujemy usługę
- Wzorcowanie płyt małych (do 400 x 400 mm) realizujemy w laboratorium Metrivio lub w siedzibie klienta.

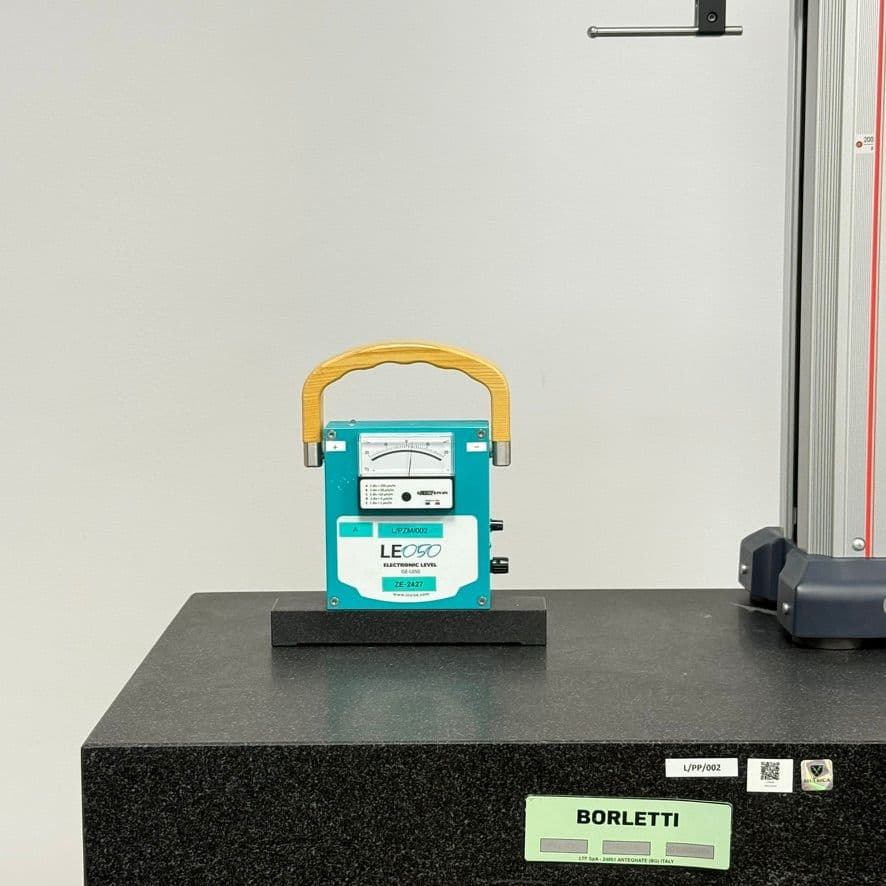

- Wszystkie duże płyty wzorcujemy w miejscu użytkowania po wcześniejszym wypoziomowaniu.
- Wymagane jest zapewnienie odpowiednich warunków klimatycznych oraz czasu na stabilizację temperatury i wilgotności.
- Nasza metoda nie posiada ograniczeń co do maksymalnego rozmiaru wzorcowanej płyty pomiarowej.
Zakres usług dodatkowych
- Wykonujemy poziomowanie płyty pomiarowej przed usługą sprawdzenia (niezbędne przy wysokiej czułości poziomnicy).
- Zajmujemy się dystrybucją specjalistycznych środków do konserwacji płyt granitowych.
- Wzorcujemy zarówno granitowe, jak i żeliwne płyty pomiarowe.
Zainteresowany usługą?
Podaj typ płyty (granit/żeliwo), wymiary i lokalizację → wycena + termin.
Często zadawane pytania
Tak, wzorcujemy płyty o dowolnych wymiarach bezpośrednio w miejscu ich instalacji.
Wymagana jest stabilna temperatura, brak przeciągów oraz czas na stabilizację termiczną (duża masa płyty wymaga czasu).
Czas zależy od wymiarów płyty (ok. 1-2h). Raport zawiera model 3D z mapą odchyłek płaskości.
Płyta powinna być czysta, odtłuszczona i ustawiona na docelowym stanowisku roboczym.
Zalecamy okresowe sprawdzanie co 12-24 miesiące, zależnie od intensywności użytkowania i wymagań systemu jakości.
